トップページ製品情報>メンテナンス用(1)手動ウィンチ式

メンテナンス用(1)手動ウィンチ式 メンテナンス用(2)トロリーチェンブロック式

商品トップページ

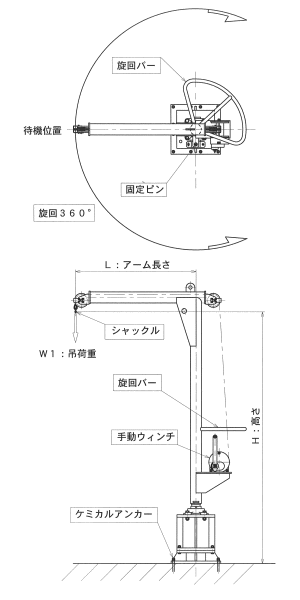

旋回ポストウィンチ(手動)  商品番号 E−1


手動ウィンチ式
ジブクレーン

【使用場所及び用途】
◎機械のメンテナンス用
・カバーの吊り上げ
・機械の移動
◎荷降ろし、荷乗せ

A)特徴
・構造がシンプル(低価格)
・操作が簡単(旋回手動)(巻き上げ手動ウィンチ)
・電源不用
・旋回360°(全周)
 B)主仕様対応
・吊り荷重〔N〕
500〔N〕(50kg)〜20000〔N〕(2ton)

・アーム長さ
・高さ

C)仕様確認
・待機位置(固定ピン位置)2ヶ所
・使用場所:屋内外
・塗装仕様: ブラスト 他仕様

D)
◎強度計算
 吊荷重+昇降慣性力+地震荷重+風荷重(雪荷重)

◎実績
大日精化 2機種(屋内)




仕様を確認した上で商社を通し、各種見積を行います。
